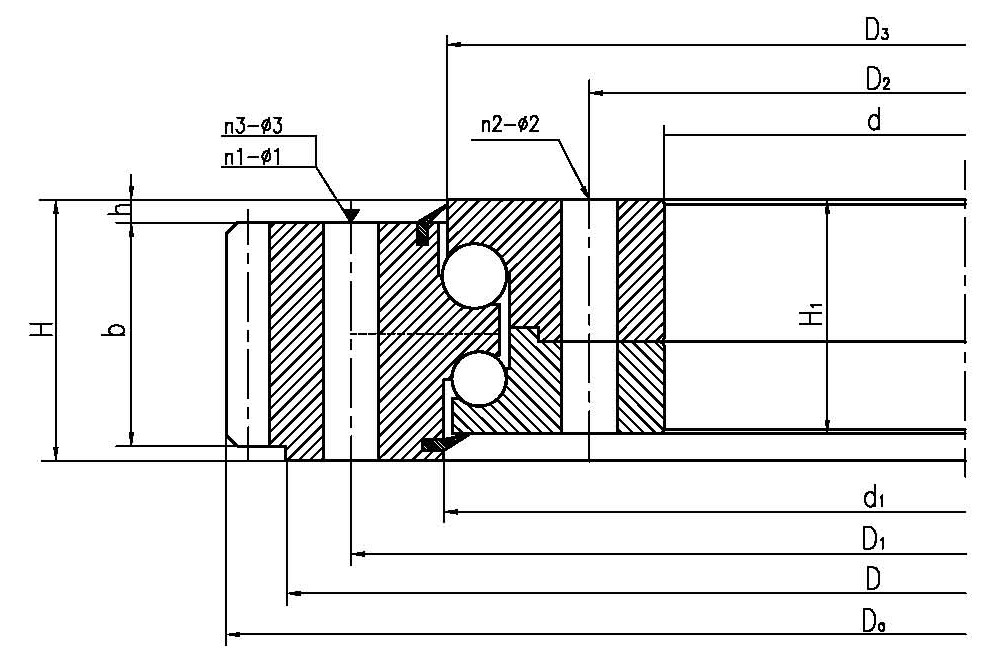

LYC 型號	TG 型號	外形尺寸(mm)				安裝尺寸(mm)						結構尺寸(mm)								齒參數(mm)				額定軸向靜負荷(KN)	重量(KG)
LYC 型號	TG 型號	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	額定軸向靜負荷(KN)	重量(KG)
021.25.500.**		645	616	384	106	580	420	20	20	18	18			60	26	96	80	517	523	5	126		+0.5	1210	100
022.25.500.**		648	616	384	106	580	420	20	20	18	18			60	26	96	80	477	483	6	105		+0.5	1210	100
021.25.560.**		705	676	444	106	640	480	20	20	18	18			60	26	96	80	577	583	5	138		+0.5	1340	115
022.25.560.**		708	676	444	106	640	480	20	21	18	18			60	26	96	80	537	543	6	115		+0.5	1340	115
021.25.630.**		792	746	514	106	710	550	24	24	18	18			60	26	96	80	647	653	6	129		+0.5	1530	130
022.25.630.**		792	746	514	106	710	550	24	24	18	18			60	26	96	80	607	613	8	96		+0.5	1530	130
		862.8		679	82	800	706	24	24	M16	17.5	833		50	24	78	58	771	797	6	142	852		1950	101
021.25.710.**		864	826	594	106	790	630	24	24	18	18			60	26	96	80	727	733	6	141		+0.5	1730	140
022.25.710.**		864	826	594	106	790	630	24	24	18	18			60	26	96	80	687	693	8	105		+0.5	1730	140
021.30.800.**		984	942	658	124	898	702	30	30	22	22			80	29	114	95	822	828	8	120		+0.5	2300	200
022.30.800.**		990	942	658	124	898	702	30	30	22	22			80	29	114	95	771	778	10	96		+0.5	2300	200
		1078.4		895	82	1015	922	30	30	M16	17.5	1042		50	24	78	58	987	1012	8	133	1064		2500	128
021.30.900.**		1088	1042	758	124	998	802	30	30	22	22			80	29	114	95	922	928	8	133		+0.5	2580	250
022.30.900.**		1090	1042	758	124	998	802	30	30	22	22			80	29	114	95	871	878	10	106		+0.5	2580	250
021.30.1000.**		1200	1142	858	124	1098	902	36	36	22	22			80	29	114	95	1022	1028	10	117		+0.5	2860	300
022.30.1000.**		1200	1142	858	124	1098	902	36	36	22	22			80	29	114	95	971	978	12	97		+0.5	2860	300
021.30.1120.**		1320	1262	978	124	1218	1022	36	36	22	22			80	29	114	95	1142	1148	10	129		+0.5	3210	340
022.30.1120.**		1320	1262	978	124	1218	1022	36	36	22	22			80	29	114	95	1091	1098	12	107		+0.5	3210	340
		1342.4		1140	82	1270	1170	48	48	M16	17.5			58	24	78	58	1238	1261	8	165	1320	0.5	3150	178
		1378		1100	102	1290	1135	36	36	22	22			76	26	96	76	1215	1223	10	135	1350	0.5	3720	301
022.40.1250.**		1498	1426	1074	160	1374	1126	40	40	26	26			90	39	150	121	1214	1218	14	104		+0.5	4820	580
021.40.1250.**		1500	1426	1074	160	1374	1126	40	40	26	26			90	39	150	121	1282	1286	12	122		+0.5	4820	580
		1502.4		1305	82	1435	1335	54	54	M16	17.5			58	24	78	58	1403	1426	8	185	1480	0.5	3650	201
021.40.1400.**		1644	1576	1224	160	1524	1272	40	40	26	26			90	39	150	121	1432	1436	12	134		+0.5	5430	650
		1648		1360	102	1555	1395	40	40	22	22			76	26	96	76	1479	1484	10	162	1620	0.5	4600	381
022.40.1400.**		1652	1576	1224	160	1524	1272	40	40	26	26			90	39	150	121	1364	1368	14	115		+0.5	5430	650
		1653.6		1320	120	1545	1365	36	36	26	26			91	29	114	91	1460	1469	12	135	1620	0.5	5280	520
021.40.1600.**		1848	1776	1424	160	1724	1476	45	45	26	26			90	39	150	121	1632	1636	14	129		+0.5	6200	750
022.40.1600.**		1856	1776	1424	160	1724	1476	45	45	26	26			90	39	150	121	1564	1568	16	113		+0.5	6200	750
		1953.6		1615	120	1845	1660	44	44	26	26			91	29	114	91	1757	1763	12	160	1920	0.5	6400	636
